TRT/BPRT/汽轮机轴端密封改造是一项精密工程。安装质量直接决定指式密封的 5 年无故障运行目标能否实现。本文是辽宁透平机密封现场工程师总结的 8 个关键细节，每一步都经过钢厂、电厂、化工等多个真实项目验证。
为什么指式密封的安装比想象中"讲究"
很多现场工程师第一次接触指式密封时，会下意识按碳环密封的安装经验来操作——结果频繁出现指尖刮伤、轴套磨损、密封片错位、氮气压力保不住等问题。
这是因为指式密封和碳环密封的工作原理完全不同：
- 碳环密封：靠碳环端面与轴套的硬接触来密封 → 越紧越好

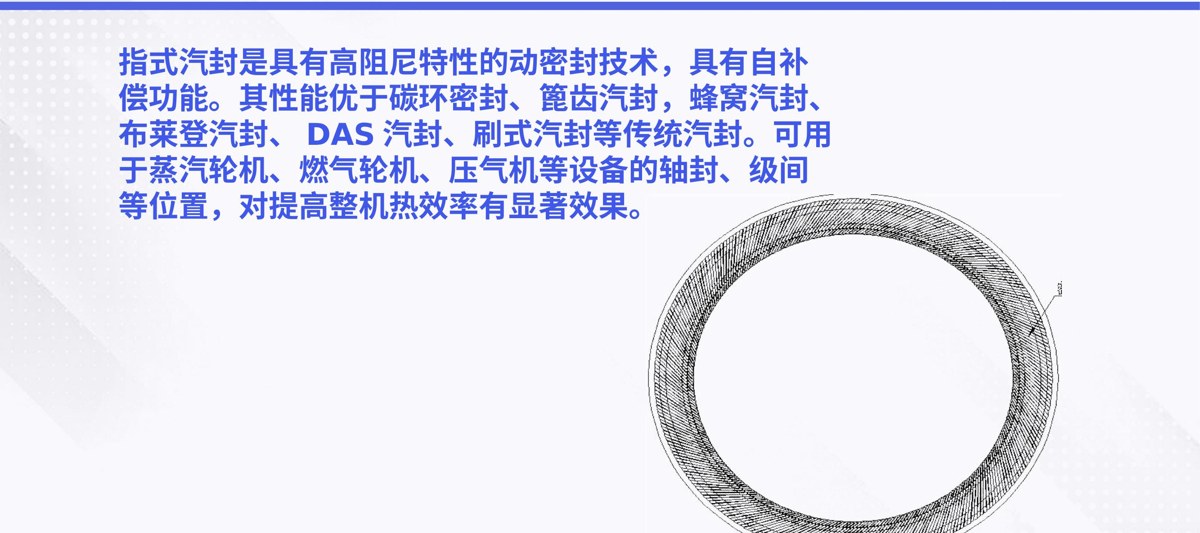

- 指式密封：靠多层金属弹片 + 动压气膜 + 非接触原理来密封 → 间隙必须精确
指式密封的弹片厚度通常只有 0.1-0.2mm，轴向/径向偏差超过 0.05mm 就可能影响气膜稳定性。这对现场安装的精度控制提出了更高要求。
下面这 8 个细节，是我们反复验证后总结出的"必做清单"。按顺序做，每一步都不能省。
8 个必看细节
细节 1：安装前确认机组本体的清洁度
这一步看似无关紧要，但 80% 的早期失效都源于此。
指式密封的弹片之间缝隙极窄（0.1mm 量级）。如果有铁屑、焊渣、密封胶残留物、灰尘进入密封腔，运行后这些杂质会被弹片带动、刮伤轴套表面，进而破坏动压气膜。
正确做法：
- 拆除旧碳环密封后，先用工业吸尘器（不能用压缩空气吹，会把杂质吹进密封腔深处）清理腔体
- 用白布蘸无水乙醇擦拭轴套表面，要求白布擦过后无可见污渍
- 检查轴套表面有无拉伤、点蚀（深度 > 0.3mm 必须修复）
- 腔体底部若有油污堆积，必须用面团（普通面粉做的面团最好）粘走，不能用棉纱
细节 2：核对密封芯体的型号与方向
指式密封芯体有严格的轴向方向要求。 弹片的楔角方向必须顺着转子旋转方向（通常芯体外壳上有箭头标注）。
装反了会发生什么？
- 气膜无法形成
- 弹片被气流推开，密封失效
- 弹片与轴套发生干摩擦，3 天内轴套可见拉伤
正确做法：
- 拆封后第一时间对照图纸，核对密封芯体的轴向尺寸、外径、键槽位置
- 对照外壳上的箭头标记，确认旋转方向
- 如果标记模糊，停下来联系我们确认，不要凭经验判断
细节 3：径向间隙测量要做 4 个点
指式密封的径向间隙推荐值是 0.5-0.8mm（常温冷态测量值）。间隙过大导致气膜不稳定，间隙过小则高温下弹片会发生热膨胀卡死。
正确做法：
- 用塞尺在密封腔体 12 点、3 点、6 点、9 点四个位置测量径向间隙
- 四个点的读数偏差 ≤ 0.05mm
- 偏差过大说明：
- 腔体加工有锥度（找机修处理）
- 轴有弯曲变形（找动平衡）
- 密封芯体本身有几何误差（更换）
细节 4：氮气管路的气密性测试要做 2 次
指式密封必须配备氮气管路（用于维持密封腔微正压，阻止高炉煤气或工艺气外漏）。氮气管路漏气是早期最常见的故障之一。
正确做法：
- 第一次：管路焊接完成后，单独对管路做 0.6MPa 保压测试，30 分钟压降 ≤ 0.01MPa
- 第二次：密封腔装好后，整体保压测试，0.4MPa 保压 60 分钟压降 ≤ 0.02MPa
- 测试介质用氮气，不能用压缩空气（压缩空气含水，会腐蚀弹片）
- 测试合格后，立即通氮气维持微正压（防止停机期间空气进入腔体氧化轴套）
细节 5：定位销和止口必须完全贴合
指式密封的定位主要靠：
- 定位销（圆周方向定位）
- 止口（轴向定位）
- 键槽（传递扭矩，防止密封环在轴上转动）
正确做法：
- 定位销安装前涂二硫化钼（防止长期运行咬死）
- 销孔对位偏差 ≤ 0.02mm
- 止口面要完全贴合，不允许有 0.05mm 以上的台阶
- 用红丹粉检查止口贴合度，要求接触面积 ≥ 85%
- 装好后用手转动密封环，应该能感觉到很轻的阻尼（靠弹片与轴套的轻接触），不应该有任何卡顿或松旷
细节 6：温度补偿间隙必须预留
指式密封工作在 300℃+ 的高温环境下，金属件的热膨胀不可忽视。
正确做法：
- 测量冷态间隙时，必须考虑 ΔL = α × L × ΔT（线膨胀系数 × 长度 × 温升）
- 对于 300mm 直径的密封环，300℃ 温升下径向热膨胀约 0.6mm
- 装配时按图纸预留补偿间隙，不要"宁紧勿松"（热态会卡死）
- 对于 BPRT 等温差大的工况，要与厂家确认冷态间隙推荐值
细节 7：第一次起机要慢、要听
指式密封首次起机是风险最高的时刻。
正确做法：
- 起机前确认氮气压力正常（通常 0.2-0.4MPa）
- 盘车 2-3 圈，检查密封环是否平稳转动、是否有异响
- 点动起机，转速 ≤ 200rpm 运行 5 分钟，确认无异常摩擦声
- 缓慢升速到工作转速的 50%（约 1500rpm），保持 15 分钟
- 监听密封腔附近有无异常啸叫、金属摩擦声
- 若有任何异响，立即停机，检查是否有装配偏差
- 全程通过密封监控系统观察氮气压力、CO 浓度、轴振等关键参数
细节 8：配套密封监控系统不可省
这一条不是安装细节，但比任何安装细节都重要。
指式密封本身做得再好，如果运行状态看不见，出了事你也不知道。

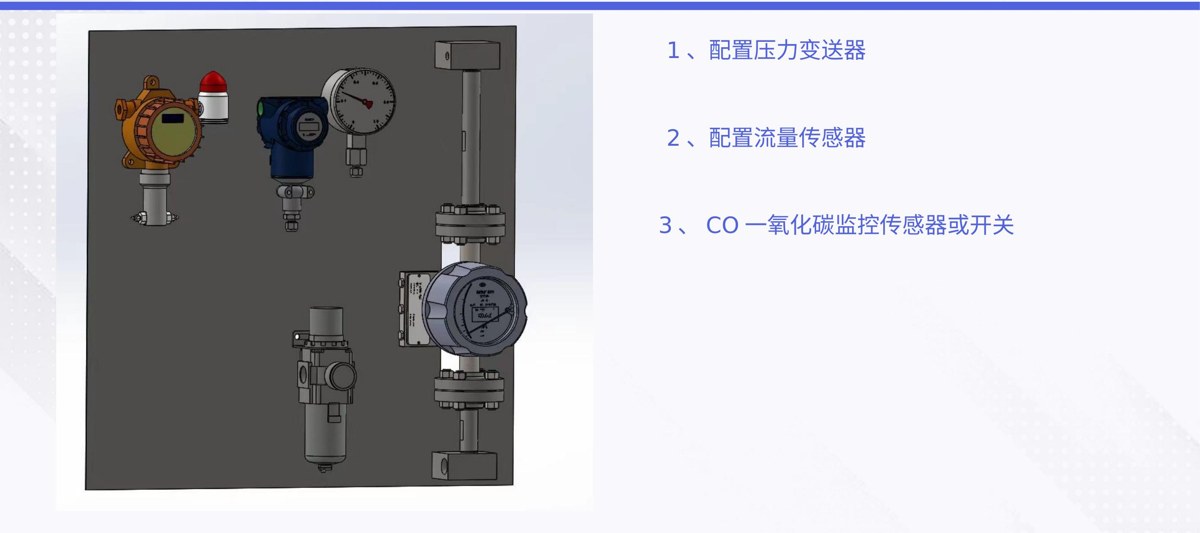

推荐配置（也是辽宁透平机密封的标准方案）：
| 监测项 | 监测仪表 | 数据可见位置 |
|---|---|---|
| 氮气压力 | 压力变送器 | 就地表 + DCS |
| 氮气流量 | 流量传感器 | 就地表 + DCS |
| CO 浓度 | 一氧化碳传感器 | 就地表 + DCS（关键报警项） |
| 轴振动 | 原有轴振探头 | DCS |
关键报警阈值：
- 氮气压力低报警：< 0.15MPa
- CO 浓度高报警：> 24ppm（按国家标准 TWA）
- 流量突降：连续 10 分钟 < 设定值的 70%
真实案例：某钢厂 6# TRT 改造后，运行第 14 个月时 CO 浓度从 24ppm 突然升到 60ppm。值班人员通过 DCS 报警发现，及时停机检查，发现是其中一道氮气管路接头松动。修复后 CO 回到 15ppm，避免了一次重大煤气泄漏事故。没有监控，这起事故可能要等现场有人闻到味道才发现。
安装完成后的 3 项验收
- 静态验收：氮气 0.4MPa 保压 60 分钟，压降 ≤ 0.02MPa
- 动态验收：满转速运行 4 小时，每小时记录一次氮气压力、流量、CO
- 72 小时连续运行：72 小时内无异常报警，可视为安装合格
写在最后
指式密封的设计寿命是 30 个月以上无故障、5 年以上不需大修。但这个寿命的达成，七分靠产品质量，三分靠现场安装。
我们交付的每一个项目，都会派有经验的工程师到现场指导安装，并协助调试密封监控系统。如果你正在筹备 TRT/BPRT 改造项目，欢迎联系辽宁透平机密封技术有限公司，我们有约翰克兰 15 年经验的技术团队为你服务。
