2023-2025 年间，辽宁透平机密封为某大型钢铁企业 1080m³ 高炉配套的 6# TRT 机组完成了两轮指式密封改造。本文是该项目的真实复盘——从最初的碳环密封频繁失效，到指式密封改造后实现高炉尾气 0 泄漏、氮气消耗下降 62%、无故障运行 38 个月的全过程。
客户背景：1080m³ 高炉配套 TRT

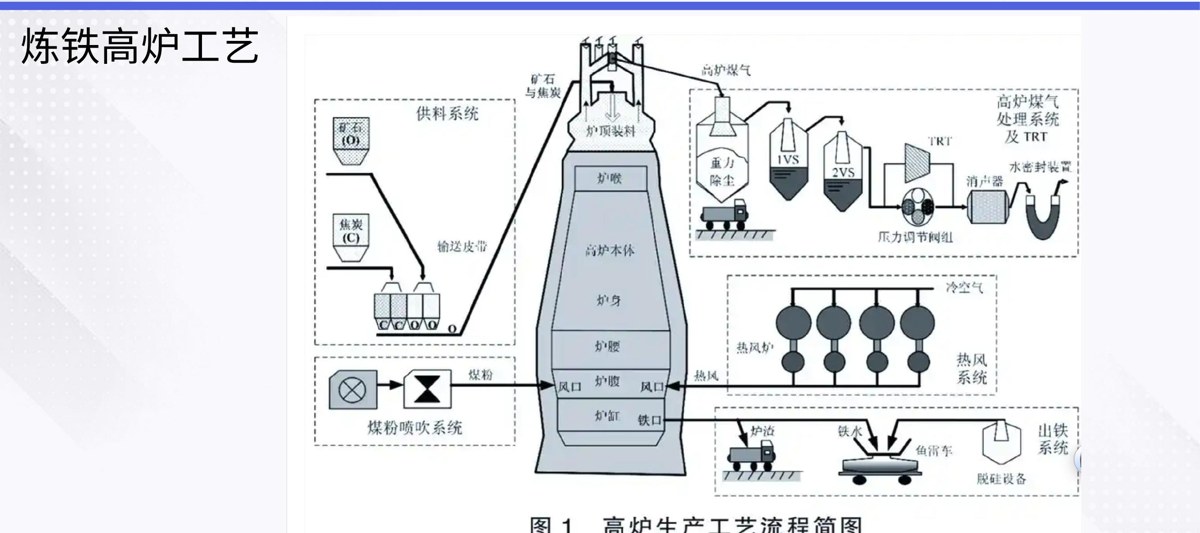

机组：6# 高炉煤气余压透平发电装置（TRT, Blast Furnace Top Gas Recovery Turbine）
高炉容积：1080m³
TRT 装机容量：约 6MW
原密封形式：碳环密封（4 道）
改造时间：2023 年 12 月首次改造（7# 机组试点）→ 2025 年 9 月推广至 6# 机组
改造前的痛点：碳环密封的"老毛病"
这家钢厂的 6# TRT 机组是公司主力发电机组之一，但在 2023 年改造前，一直被碳环密封的几个"老毛病"困扰：
痛点 1：高炉尾气泄漏严重
碳环密封的端面接触原理，决定了它无法实现 0 泄漏。6# TRT 改造前的实测数据：
| 监测项 | 实测值 | 国家标准 |
|---|---|---|
| 高炉尾气泄漏量 | 80-120 m³/h | 应趋近于 0 |
| 车间 CO 浓度 | 600-1000+ ppm | TWA < 24 ppm |
| 周边 CO 浓度 | 100-300 ppm | 应 < 30 ppm |
带来的实际问题：
- 车间异味严重，操作人员需要佩戴 CO 检测仪作业
- 周边区域 CO 报警频发
- 每年因煤气泄漏损失的高炉余压发电量约 15-20 万 kWh
- 环保部门多次约谈
痛点 2：氮气消耗量大
碳环密封要维持密封效果，必须持续通入大量密封氮气（用于防止高炉煤气外漏）。6# TRT 改造前的氮气消耗数据：
| 监测项 | 实测值 |
|---|---|
| 氮气消耗量 | 180-220 Nm³/h |
| 年氮气费用 | 约 18 万元/年 |
痛点 3：频繁检修、备件消耗大
碳环密封的碳环是易损件，正常使用寿命 3-6 个月。6# TRT 改造前的检修数据：
| 监测项 | 数据 |
|---|---|
| 平均检修周期 | 3 个月一次 |
| 每次检修时间 | 12-24 小时（需停机） |
| 年度非计划停机次数 | 4-6 次 |
| 单次检修费用（人工+备件+损失发电） | 约 8-12 万元 |
全年综合损失（发电损失 + 检修 + 氮气）：约 60-80 万元/年。
痛点 4：轴套磨损严重

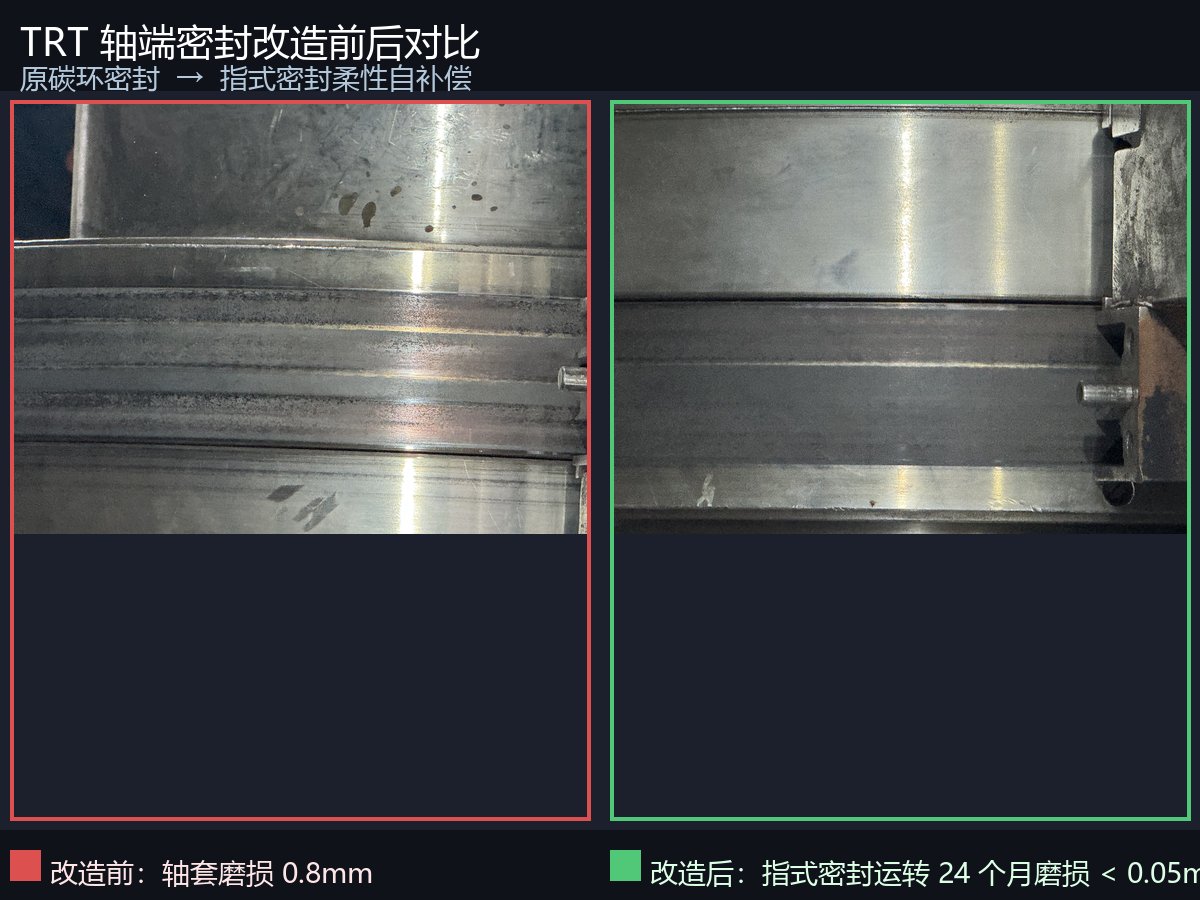

碳环密封的端面与轴套硬接触，轴套表面磨损是必然结果。我们现场勘查时拍摄的对比图：
- 改造前的轴套表面：可见明显的环状磨痕，深度 0.5-1mm
- 改造前已做过 2 次轴套修复（每次修复费用 5-8 万元）
改造方案：指式密封 + 配套监控系统
第一阶段：2023 年 12 月 7# 机组试点
钢厂最初是谨慎的，先在 7# 机组（也是 1080m³ 高炉配套）做了试点。改造内容：
- 拆除原有 4 道碳环密封（保留原 TRT 本体结构，不动主轴、转子、轴承座）

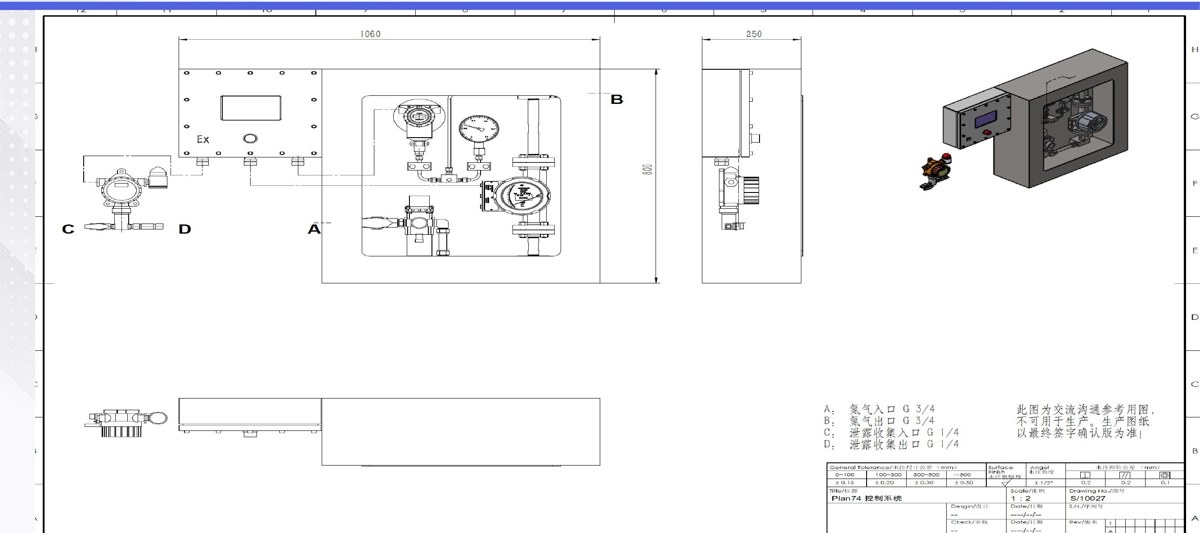

- 安装指式密封（4 道位，每道位 1 套指式密封芯体）
- 配套密封监控系统：
- 氮气压力变送器 ×2
- 氮气流量传感器 ×2
- CO 一氧化碳传感器 ×2
- 数据本地显示 + 远传至 DCS
第二阶段：2025 年 9 月 6# 机组正式改造
7# 机组改造后的稳定运行数据说服了钢厂决策层。2025 年 9 月对 6# TRT 进行了同方案改造。
关键技术优势：
- 指式密封不改变 TRT 本体结构——不需要动主轴、转子、轴承座
- 安装周期短：单台 TRT 改造工期 5-7 天（碳环密封首次安装也要 5-7 天）
- 改造期间机组停机时间可控
改造前后数据对比：差距明显
下表是 6# TRT 改造前（2023 年实测）vs 改造后（2025 年 10 月实测）的核心指标对比：
| 指标 | 改造前（碳环密封） | 改造后（指式密封） | 改善幅度 |
|---|---|---|---|
| 高炉尾气泄漏量 | 80-120 m³/h | ≈ 0 m³/h | ↓ 100% |
| 车间 CO 浓度 | 600-1000+ ppm | 24 ppm 左右 | ↓ 96% |
| 氮气消耗量 | 180-220 Nm³/h | 70-90 Nm³/h | ↓ 62% |
| 年氮气费用 | 约 18 万元 | 约 7 万元 | ↓ 61% |
| 平均检修周期 | 3 个月 | > 30 个月 | ↑ 10 倍 |
| 轴套磨损 | 明显环状磨痕 | 无可见磨损 | — |
| CO 泄漏监控 | 无 | DCS 24h 实时 | — |
改造效果：环保 + 节能 + 提效 三重收益
环保收益
- 车间 CO 浓度从 1000+ ppm 降到 24 ppm（接近国家标准 TWA 上限）
- 周边区域 CO 报警次数从年均 30+ 次降到 0 次
- 彻底消除车间异味，操作人员不再需要佩戴 CO 检测仪作业
- 环保部门检查结论：完全达标
节能收益
- 每年节省高炉余压煤气（不再泄漏）折合发电量约 18-22 万 kWh/年
- 折合电费（按工业电价 0.5 元/kWh）：约 9-11 万元/年
- 氮气消耗降低 62%，每年节省氮气费用约 11 万元/年
提效收益
- 检修周期从 3 个月延长到 30+ 个月，每年减少非计划停机 3-4 次
- 单次检修避免的发电损失约 5-8 万元/次
- 每年综合节省约 25-40 万元
投资回报
单台 TRT 改造投资约 35-45 万元（含密封、监控系统、安装、调试），按每年节省 30 万元计，14-18 个月收回成本，之后每年净收益 30 万元。
关键经验总结
复盘这个项目，有 3 条经验值得分享给同行：
1. "试点先行"是降低决策风险的好方法
钢厂最初也只是抱着"试一试"的心态做 7# 试点。试点成功（无故障运行 6 个月后）才大规模推广。这个节奏既给企业吃了定心丸，也给指式密封的口碑打下了基础。
2. 密封监控系统不是"锦上添花"，是"必备"
试想一下：如果没有 CO 实时监控，改造后某一天氮气管路突然漏气、CO 开始外漏，怎么第一时间发现？
配备密封监控系统后，任何异常都能在 DCS 上看到，24 小时不间断。这比传统的"靠人巡检、靠鼻子闻"可靠一万倍。
3. "不动本体"是改造方案的关键卖点
指式密封完全保留 TRT 原有的主轴、转子、轴承座，这意味着：
- 不需要重新做动平衡
- 不需要重新加工轴承位
- 安装工期短（5-7 天）
- 改造风险可控
如果是需要动本体的方案，钢厂的决策成本会高得多。
写在最后
指式密封不只是一个"密封产品"，它是一套完整的密封解决方案——包括密封本体、监控系统、安装指导、长期运维支持。
如果你所在的钢厂、电厂、化工厂也有 TRT/BPRT 轴端密封的困扰，欢迎联系辽宁透平机密封技术有限公司。我们可以先做现场勘查、出具改造方案、再谈合作——把决策风险降到最低。
项目档案：
- 客户：某大型钢铁企业 1080m³ 高炉配套 TRT
- 改造时间：2025 年 9 月（首试 7# 机组 2023 年 12 月）
- 改造内容：碳环密封 → 指式密封 + 密封监控系统
- 投资回收期：14-18 个月
- 当前运行状态：无故障运行中
