一句话说清：什么是指式密封

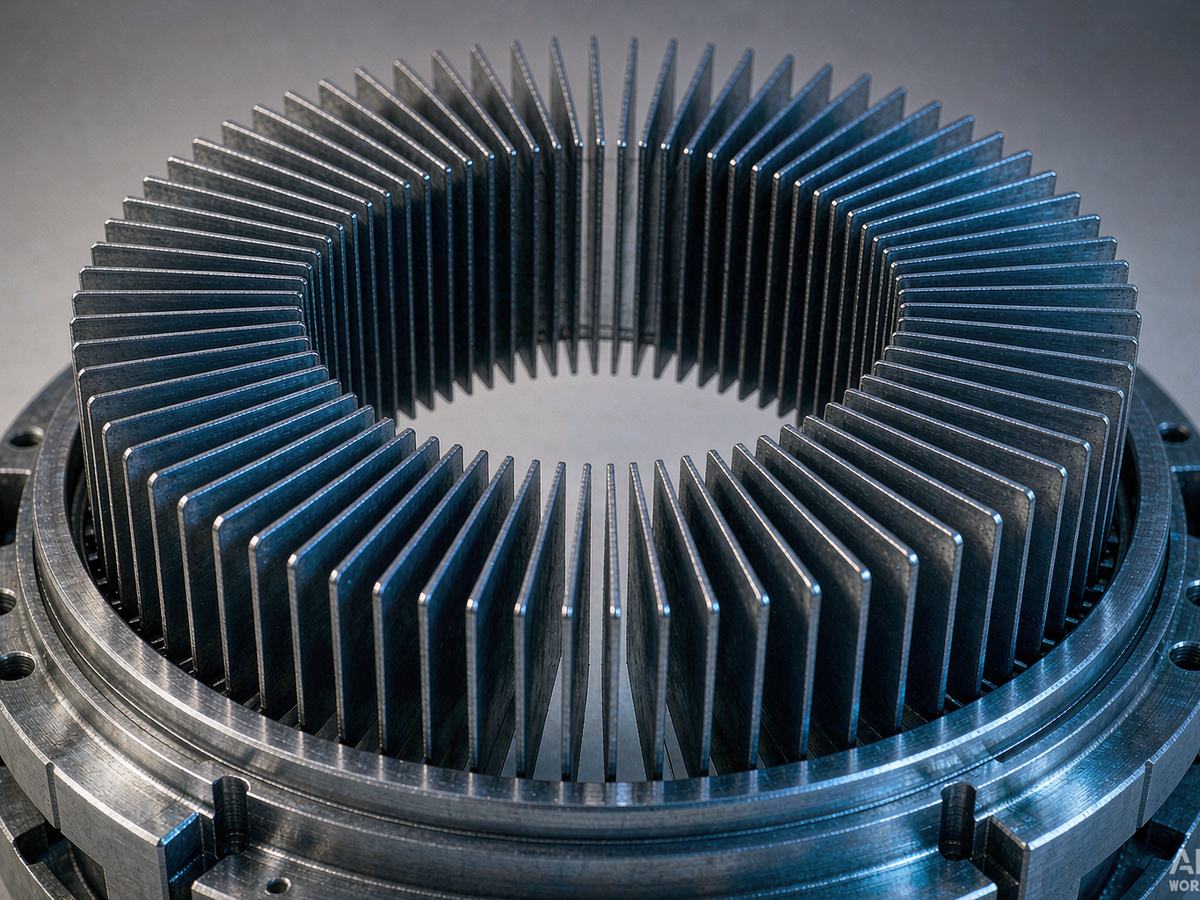

指式密封（Finger Seal）是一种用于旋转机械轴端的先进密封结构。它的核心特征很直观：密封元件不是一整圈刚性环，而是由许多片薄如手指的金属柔性片沿圆周叠合而成，一圈"手指"轻轻搭在转轴表面，既挡住气体泄漏，又能随着轴的跳动自由让开。
如果把传统的碳环密封比作紧紧抱住轴的一圈硬瓦，指式密封更像一圈有弹性的睫毛——能贴着轴面，又不会因为轴的晃动而被撞坏。这个差别听起来不大，却决定了两种密封在泄漏量、寿命和检修周期上的巨大差距。
在 TRT（高炉煤气余压透平发电装置）、蒸汽轮机、燃气轮机、离心压缩机这类透平机械上，指式密封正逐步替代传统的碳环密封与迷宫密封，成为轴端密封改造的主流选择。
一、指式密封由哪几部分组成
一套完整的指式密封组件，通常由四部分构成：
- 柔性指片组：核心元件。若干片厚度通常在零点几毫米量级的高温合金薄片，沿圆周均匀排布、层层叠合，一端固定在密封座上，另一端（指尖）以极小的间隙贴近轴面。薄片的层数、厚度、型线与开槽方式，直接决定密封性能与寿命。
- 前后挡板（阻尼板）：夹在指片组前后的环形挡板，用来限制指片的轴向变形幅度，同时形成腔室内的气流阻尼，提升节流效果。
- 密封座与壳体：承载指片组并提供与机壳的安装接口，需要与机组原有密封腔尺寸精确匹配。
- 压紧与限位结构：保证指片组在装配和运行中不发生周向窜动，同时在停机状态下维持初始间隙。
其中最容易被人忽略的是指片的型线设计。指片不是简单的一条直片——它的弧度、开槽位置、指尖轮廓都是按机组的振动量级、压差和温度算出来的。同样叫指式密封，型线设计不同，实际表现可以差出一倍以上。
二、工作原理：为什么它能"既封住又不磨"
1. 柔性自补偿
转轴在运行时不可能完全静止地待在中心——它会因为不平衡、轴承间隙、热变形而产生径向跳动和涡动。刚性密封（碳环）面对这种跳动只有两个选择：要么留大间隙（泄漏大），要么硬碰硬（磨损快）。
指式密封的柔性薄片提供了第三条路：轴推过来，指片让开；轴回去了，指片跟着回来。由于每片薄片的刚度很小、质量很轻，它的跟随响应速度远快于弹簧加载的碳环结构，因此可以在轴的整个运行轨迹上维持很小的平均间隙。
2. 气膜效应
在有压差的工况下，气体从高压侧流过指尖与轴面之间的微小间隙时，会形成一层极薄的气膜。这层气膜一方面起到节流作用、显著降低泄漏量，另一方面把指尖与轴面隔开，使二者在稳态运行时接近非接触状态——这正是指式密封磨损远小于碳环密封的根本原因。
3. 密封气的配合
在 TRT 这类输送有毒煤气的机组上，指式密封通常与氮气密封气系统配合使用：密封气从外侧注入，在密封腔内形成略高于机壳内侧的压力，把煤气顶回机壳。密封元件负责节流，密封气负责封堵，两者协同才能把泄漏压到最低。
三、与碳环密封的实绩对比
很多客户在选型时最关心的不是原理，而是"换了之后到底好在哪"。下面这张表是现场最常被问到的七项指标对比：
| 对比项 | 碳环密封 | 指式密封 |
|---|---|---|
| 接触方式 | 接触式，存在持续摩擦 | 微间隙 / 近非接触，靠气膜隔开 |
| 泄漏量 | 随磨损持续增大 | 长期保持平稳，量级显著更低 |
| 使用寿命 | 通常 2-3 年需更换 | 可达碳环的 2-3 倍以上 |
| 轴套损伤 | 易产生磨损沟槽 | 基本无损伤，轴套可继续使用 |
| 含尘适应性 | 粉尘进入后磨损加剧 | 对粉尘容忍度更高 |
| 变工况跟随 | 启停与负荷波动时易失随 | 柔性跟随，变工况稳定性好 |
| 初始投资 | 低 | 较高（但按全周期折算更低） |
需要说明的是，指式密封并非在任何工况下都优于碳环。若机组轴系振动长期严重超标，或者煤气含尘长期失控，任何密封型式都难以发挥应有性能——这类情况下，先处理轴系与除尘才是正确顺序。
四、指式密封的典型应用
- TRT 轴端密封：目前应用最成熟的场景。高炉煤气有毒、含尘、带压，泄漏直接关系安全与环保考核，指式密封的低泄漏特性在此价值最高。
- 蒸汽轮机轴封：漏汽会稀释真空、抬高热耗，改用指式密封有助于维持凝汽器真空度、降低煤耗。
- 燃气轮机与烟气轮机：温度更高、对材料要求更严，同时是进口件国产替代的主战场。
- 离心压缩机、膨胀机、风机：在双旋向、变转速工况下，指式密封的跟随性优势明显。
五、选型时必须确认的四件事
指式密封是定制化程度很高的产品，"照着型号买一套装上"这种做法效果往往不理想。选型前建议把下面四项确认清楚：
- 轴径与密封腔尺寸：需要现场测绘，不能只凭图纸。老旧机组经历过多次检修，实际尺寸与设计值常有偏差。
- 轴系振动量级：间隙设计必须匹配实际振动值。振动大的机组若间隙设得过小，指片与轴套发生接触磨损，反而得不偿失。
- 介质与温度：煤气成分、含尘量、含水与硫化物情况、运行温度区间，共同决定指片材料与表面处理方案。
- 密封气条件：气源压力、差压设定、过滤器精度。改造后密封腔流阻变化，密封气参数需同步重新校核。
六、关于指式密封的常见疑问
指式密封和迷宫密封是一回事吗？
不是。迷宫密封靠多级齿隙逐级节流，属于纯非接触的刚性结构，间隙通常较大、泄漏量也较大；指式密封靠柔性薄片实现自适应微间隙，泄漏量级明显更低。二者原理、结构、性能都不在同一水平。
指式密封能用多久？
取决于介质的洁净度、机组振动水平和密封气配置。在工况正常、参数匹配得当的 TRT 机组上，指式密封的实际使用寿命通常可达碳环密封的 2-3 倍以上，具体年限需按每台机组的实测数据评估，不宜套用统一数值。
改造需要停机多久？
通常可控制在 3-7 天的停机窗口内完成，前提是需要提前完成测绘与制造，并在停机前把施工方案、人员与备件准备到位。停机时间的长短主要取决于前期准备是否充分，而非安装本身。
旧机组的轴套有划痕还能改吗？
可以，但要先评估损伤程度。轻微划痕可抛光处理；深度沟槽则需补焊修复或更换轴套后再安装。轴套表面状态直接决定指式密封的发挥，这一项建议在改造前列为必检项。
七、辽宁透平机密封技术有限公司：指式密封件的专业生产厂家
说完技术，回到一个实际问题：这类定制化的精密密封件，去哪里做。
辽宁透平机密封技术有限公司是专业从事指式密封件研发与生产的厂家，具备从工况勘察、结构设计、材料选型、精密加工到出厂检测的完整制造链条。与单纯做贸易或代理不同，我们自主完成指片的型线设计与加工制造，因此能够针对每台机组的具体参数——轴径、振动量级、介质成分、温度区间——做针对性设计，而不是拿标准品去凑。
具体到制造环节，我们重点把控三处：一是材料，按机组的温度与腐蚀环境选用适配的高温合金，并索要在目标温区的高温疲劳数据；二是精度，指片厚度、型线一致性与指尖间隙的公差控制直接决定密封性能；三是验证，出厂前完成尺寸与装配检验，必要时配合台架试验数据支撑。
在交付形式上，我们既提供单独的指式密封件，也提供包含现场测绘、安装指导、密封气系统校核与验收数据确认的整体改造服务。对于希望先验证效果再全面铺开的客户，也可以采用"单端试点"的方式——一端用指式密封、一端保留原密封，运行一段时间直接对比数据，用实测结果说话。
结语
指式密封的价值，本质上是用一件更精密的零件，换掉一个持续消耗的成本项。它的技术门槛不在概念——原理说起来并不复杂——而在型线设计、材料把控与制造精度这三处细节上。同样的名字，不同厂家做出来的东西，实际表现可以相差很远。
如果您的机组正在评估轴端密封改造方案，或者想先了解指式密封在同类机组上的实际效果，欢迎与辽宁透平机密封技术有限公司联系。我们可以先基于您提供的工况参数做初步测算，再决定是否需要进场测绘。
